Настройка ВТНЕ-ПРИНТ-15Н2-2 с Торгсофт
1. Подключить весы к сети через кабель Ethernet и включить их.
2. Установить программу ВТНЕ-ПРИНТ-15Н2-2.
3. Находим на рабочем столе ПК следующую иконку программы
и запускаем программу двойным нажатием левой клавиши мыши.
Рис. 1

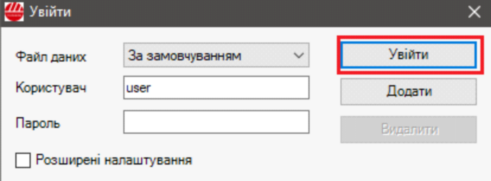

Ничего не меняя нажимаем Войти (Рис. 1). Откроется следующее окно (Рис. 2):
Рис. 2
В таблице Ethernet будут отображаться весы, подключенные к сети.

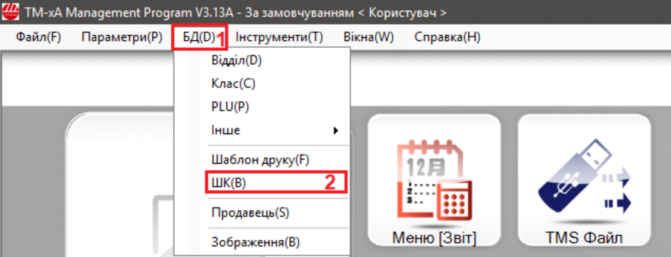

4. Открываем редактор штрих-кода из главного меню. Нажимаем левой клавишей мыши на пункте меню БД(D) – нажимаем пункт ШК(B) (Рис. 3).
Рис. 3

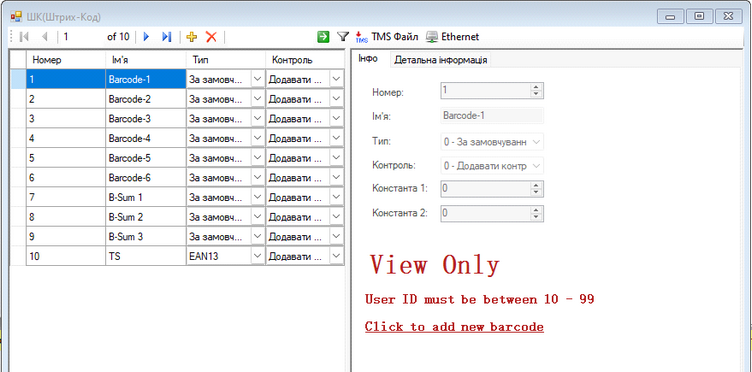

Откроется следующее меню (изначально у вас может не быть штрих-кода для отображения) (Рис. 4).
Рис. 4

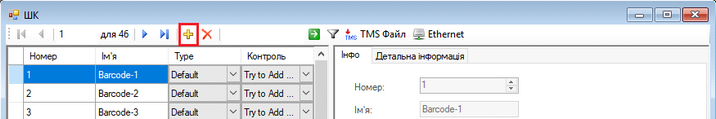

Добавляем новый шаблон штрих-кода. Нажимаем значок плюс «+», в верхней части меню ШК (Рис. 5).
Рис. 5
Появится следующее окно:
Рис. 6

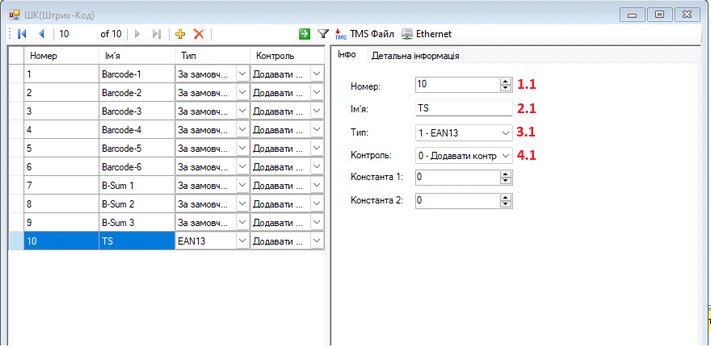

Пример (Рис. 6): Шаблон Штрих-кода с номером «10», названием «TS», типом EAN13 и с возможностью Добавлять контрольную сумму цифр штрих-кода, где:
1.1 Номер
Поле для задания номера шаблона штрих-кода. Позже номер шаблона будет подвязываться к конкретному товару(ам).
В текущей версии весов можно создать не более 99 разновидностей штрих-кода
2.1 Имя
Поле для изменения имени (названия только в программе) шаблона штрих-кода. Например: "Стандарт EAN".
3.1 Тип

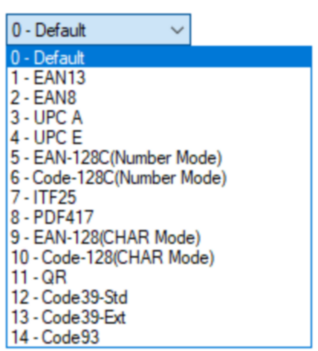

Поле для изменения типа Штрих-кода (возможны: 1 – EAN13 (то же, что 0 – Default) / 11 – QR (QR-код) / и другие). В основном используется "EAN13".
Рис. 7
4.1 Контроль
Поле для задания возможности печати контрольной суммы цифр штрих-кода. Печатается последним числом
Рис. 8
•«0 – Try to Add Check Digit»
Контрольная сумма цифр штрих-кода будет печататься (если это возможно)
•«3 – Never try Add Check Digit»
Контрольная сумма цифр штрих-кода никогда не будет печататься
5. Формирование шаблона штрих-кода

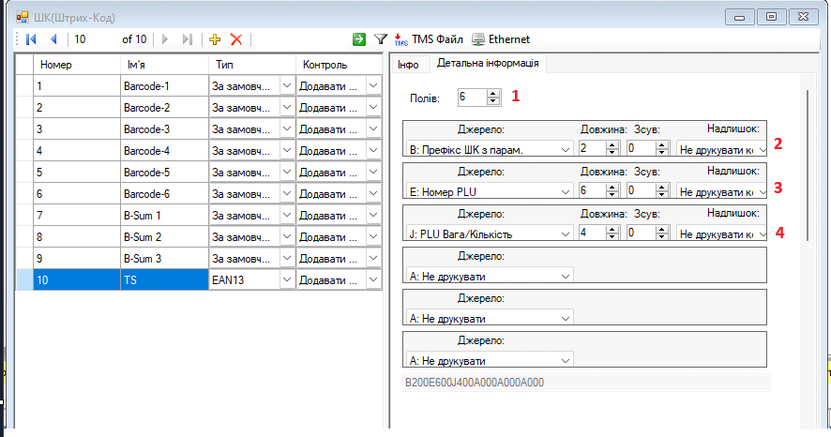

Чтобы перейти к полям формирования шаблона штрих-кода, выбираем нужный шаблон Штрих-кода в левом списке и нажимаем на вкладку Подробная информация (Рис. 9).
Рис. 9
*Для EAN13 в сумме длина (количество цифр) штрих-кода обязательно должно быть 12. Если будет меньше – штрих-код не напечатается, а если больше – напечатается лишнее поле.
На Рис. 9 изображен Пример настройки Штрих-кода типа EAN13 для Торгсофт, где:
Поля (Рис. 9 (1)). Количество различных блоков штрих-кода. От 6 до 32. Если требуется большее – вводим желаемое значение вместо 6, если нужно меньшее – не печатаем ненужные блоки.
Источник B: Префикс ШК по парам (Рис. 9 (2)) (добавляет к Штрих-коду 2-е поле из Глобальных параметров: Префикс штрих-кода).
Длина: 2 цифры
Сдвиг влево: 0 позиций
Избыток (если количество цифр больше Длина): Не печатать
Источник Е: Номер PLU (Рис. 9 (3)) (добавляет к Штрих-коду Номер PLU (товара))
Длина: 5 цифр
Сдвиг влево: 0 позиций
Избыток (если количество цифр больше Длина): Не печатать
Источник J: PLU Вес/Количество (Рис. 9 (4)) (прибавляет к штрих-коду вычисляемое значение Веса (для весовых товаров) или Количества (для количественных товаров))
Длина: 4 цифры
Сдвиг влево: 0 позиций
Избыток (если количество цифр больше Длина): Не печатать
6. Настройка Глобальных Параметров

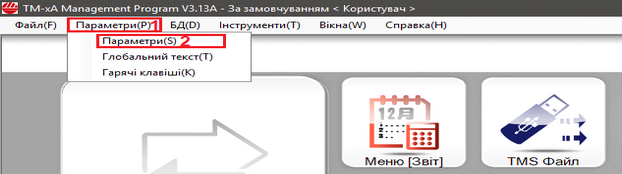

Открываем редактор глобальных параметров из главного меню. Нажимаем левой кнопкой мыши на пункте меню Параметры(P) – нажимаем пункт Параметры(S) (Рис. 10).
Рис. 10

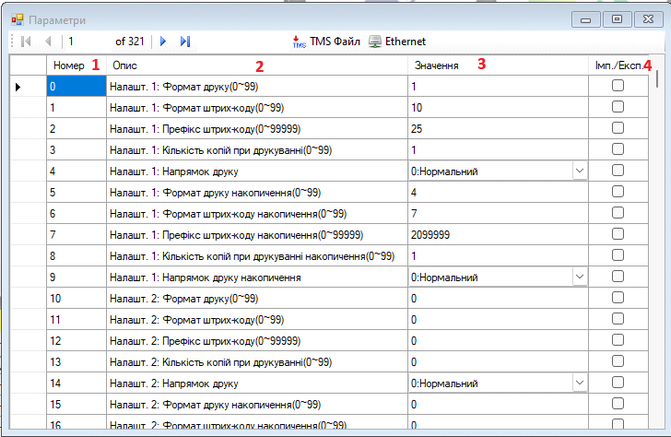

Откроется следующее меню (Рис. 11):
Рис. 11
0 Налашт. 1: Формат друку(0~99)
Рис. 12
Определяет, какой шаблон печати этикетки будет использоваться по умолчанию, то есть как шаблон печати 0 – System Default (параметр в PLU). Доступны только числа: в диапазоне от 1 до 99, то есть номера Шаблонов печати
Значение 0 означает "Не печатать"
В нашем случае устанавливаем параметр «1» (будем использовать стандартный шаблон)
1 Налашт. 1: Формат штрих-коду(0~99)
Рис. 13
Определяет, какой шаблон Штрих-кода будет использоваться по умолчанию, то есть как ШК 0 – System Default (параметр в PLU). Доступны только числа: в диапазоне от 1 до 99, то есть номера шаблонов Штрих-кода
Значение 0 означает "Не печатать"
В нашем случае устанавливаем параметр «10» (это номер ШК в формате EAN13, который мы ранее настроили)
Налашт. 1: Префікс штрих-коду(0~99999)
Рис. 14
Определяет, какой Префикс Штрих-кода будет использоваться по умолчанию, т.е. как B: Префикс ШК по парам. в Подробной информации настройка шаблона Штрих-кода («ШК»)
В нашем случае устанавливается то значение, которое в Торгсофт является признаком ШК с количеством товара (Настройки – Параметры – Вес). В данном случае "25".
Обязательно! В столбце «Имп. / Эксп.» активировать чекбоксы для этих трех настроек. Если галочка не активна – при импорте параметров в весы изменены Глобальные параметры не будут переданы! Если вы изменили параметр и хотите, чтобы измененные параметры при импорте изменились в весах – ставьте данную галочку.
7. Шаблон этикетки
Можно использовать стандартный шаблон, но если есть желание, можно загрузить готовый шаблон.
1) Авторизоваться в программе – БД – Изображение – Добавить – выбрать файл LOGO.

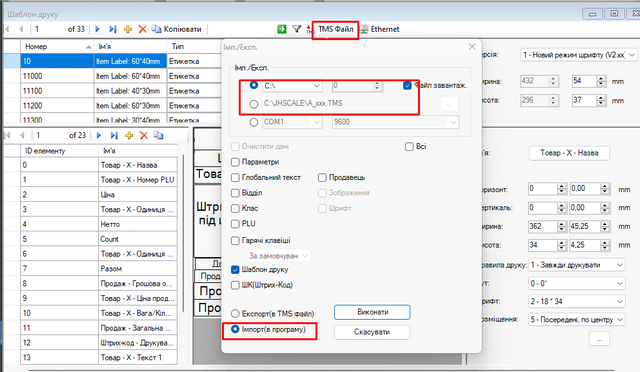

2) БД – Шаблон печати – TMS Файл – выбрать местоположение файла A_xxx.TMS – Импорт (в программу) – Выполнить
Рис. 15
8. Импорт через кастомный файл

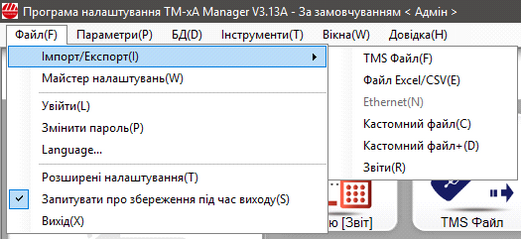

В данной программе доступно несколько вариантов импорта и экспорта базы товаров. Чтобы добраться до списка вариантов, нужно нажать на пункт меню Файл(F) – навести мышку на подменю Импорт/Экспорт(I), находясь мышкой на уровне подменю Импорт/Экспорт(I) провести вправо, чтобы перейти к выпадающему списку вариантов.
Рис. 16
Выбрав нужный вариант списка (кастомный файл) левой клавишей мыши – перейдите к его настройке:
Важно: Если у вас программа на украинском или русском – цена должна быть с запятой. Если полностью на английском – цена с точкой. Иначе товары не загрузятся.

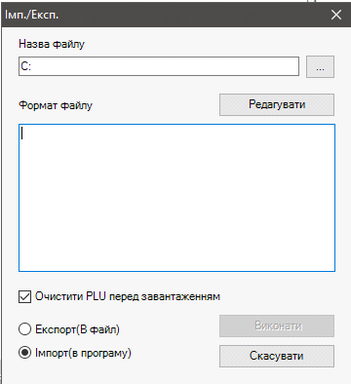

В появившемся окне после нажатия на вариант списка «Кастомный файл» нажимаем кнопку «Редактировать», чтобы добавить новые поля.
Рис. 17
Важно: Если нужно сохранить старые товары в программе – нужно снять галочку напротив Очистить PLU перед загрузкой. Если в файле есть PLU (товары), совпадающие по номеру (ID) с товарами в базе программы – они будут перезаписаны на новые.
Рис. 18

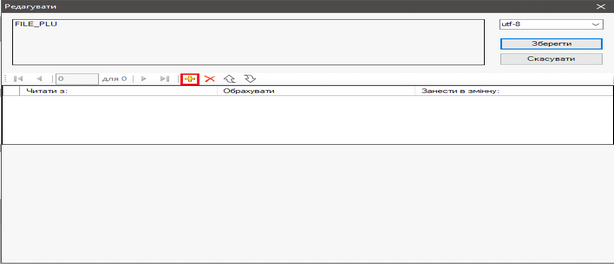

Чтобы добавить новое поле для считывания файла, нажимаем кнопку «+» (Рис. 18).
Рис. 19

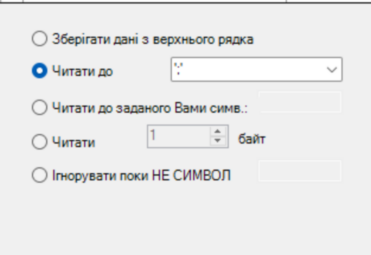

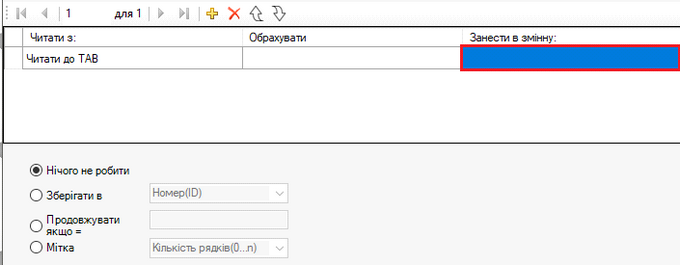

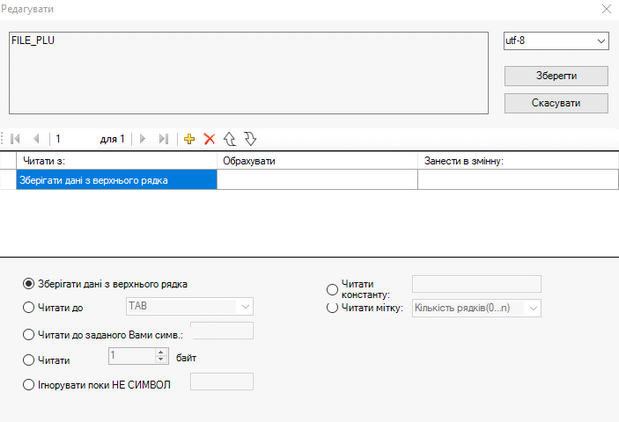

Появилось следующее поле, где много удобных настроек (Рис. 19). Обычно используют читать к «разделителю». Выбираем вариант ; (Рис. 20).
Рис. 20
Чтобы привязать прочитанное значение к нужному параметру PLU(товару)
Рис. 21

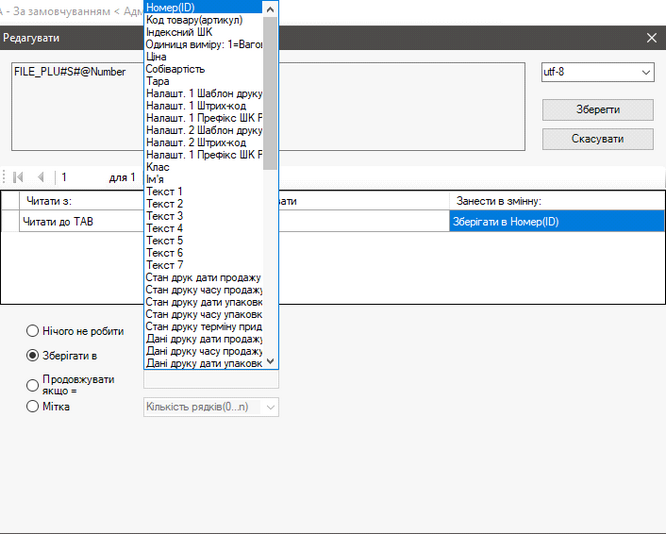

В списке Хранить в находятся все параметры PLU (Рис. 22).
Рис. 22
Важно! Логика добавления элементов-параметров: в программе нужно указывать порядок элементов строго в том порядке, в каком они идут в вашем .txt файле. Если в файле есть пустое место, и/или нужно пропустить какой-то элемент – задавайте его в программе как «Ничего не делать».
Пример импорта Кастомный файл: Файл, JHScale.txt, с таблицей товаров выглядит следующим образом (Рис. 23).
Рис. 23
С версии 2022.0.34 и 2022.4.0 данные веса будут иметь готовые настройки в программе. Для более старых версий можно настроить вручную или выполнить запрос.
Далее показан пример такой настройки в Торгсофт:

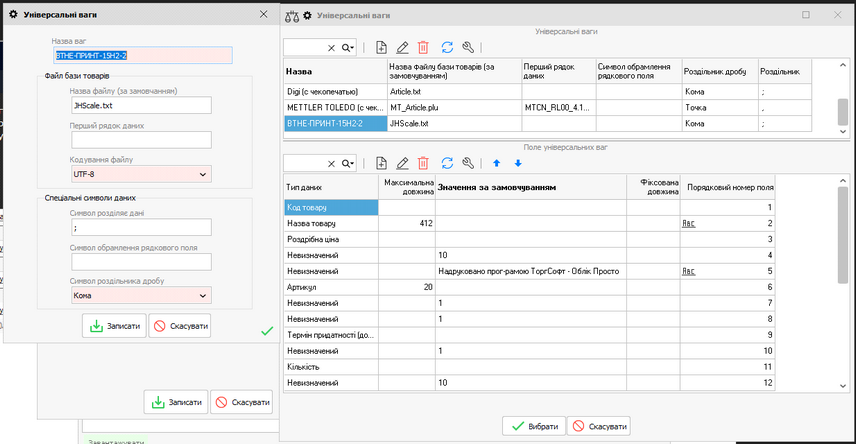

Товароведение – Фасованный товар – Добавлены новые весы – Модель «Настраиваемый» - справочник Универсальные весы - ВТНЕ-ПРИНТ-15Н2-2
Рис. 24

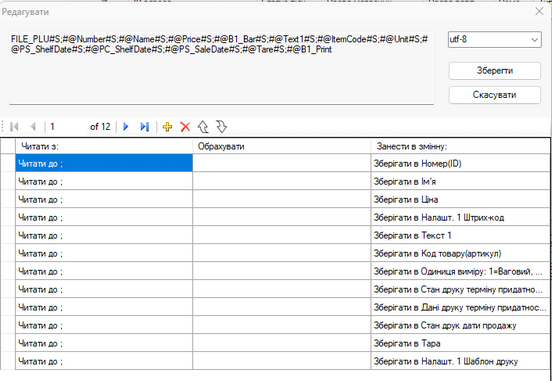

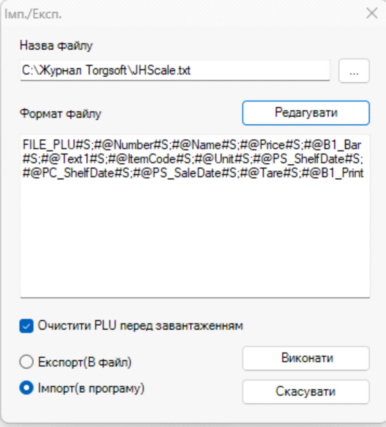

Чтобы корректно произвести импорт в программу, нужно установить следующие настройки:
Рис. 25
Где есть элементы, соответствующие определенным типам данных из Торгсофт (в соответствии с настройкой настраиваемых весов):
1.Номер(ID) – в Торгсофт «Код товару»
2.Ім'я - в Торгсофт «Название товара»
3.Ціна – в Торгсофт «Розничная цена»
4.Налашт. 1 Штрих-код - в Торгсофт «Неопределенный» со значением по умолчанию «10» (Номер 10 был назначен шаблону этикетки)
5.Текст 1 - в Торгсофт «Неопределенный» с активированным чекбоксом "Строковое поле", в поле "Значение по умолчанию" вводится текст, который будет отображаться на этикетке.
6.Код товару(артикул) - в Торгсофт «Артикул»
7.Одиниця виміру: 1=Весовой, 2=Штучный, 3=кг, 6=фунт - в Торгсофт "Неопределенный" со значением по умолчанию "1"
8.Стан друку терміну придатності: 0 печать, 1 в днях, 2 в часах - в Торгсофт "Неопределенный" со значением по умолчанию "1"
9.Дані друку терміну придатності: тривалість терміну - в Торгсофт «Срок годности (сутки)»
10.Стан друк дати продажу - в Торгсофт «Неопределенный» со значением по умолчанию «1»
11.Тара - в Торгсофт «Количество»
12.Налашт. 1 Шаблон друку - в Торгсофт «Неопределенный» со значением по умолчанию «*» (здесь указывается номер шаблона этикетки, который будет использоваться весами)
9. Чтобы импортировать файл в базу программы – Нажимаем кнопку «Сохранить»
В появившемся меню выбираем нужный нам файл нажав на кнопку с 3 точками («…») и выбираем нужный файл (Рис. 26).
Рис. 26
Важно: Если нужно сохранить старые товары в программе – нужно снять галочку напротив Очистить PLU перед загрузкой. Если в файле есть PLU (товары), совпадающие по номеру (ID) с товарами в базе программы – они будут перезаписаны на новые.

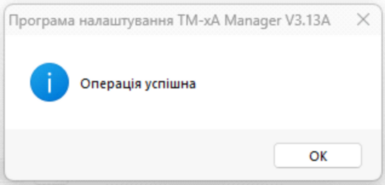

Устанавливаем переключатель на Импорт (в программу) – нажимаем кнопку Выполнить. Если все настроено правильно – будет сообщение об успешности операции.
Рис. 27

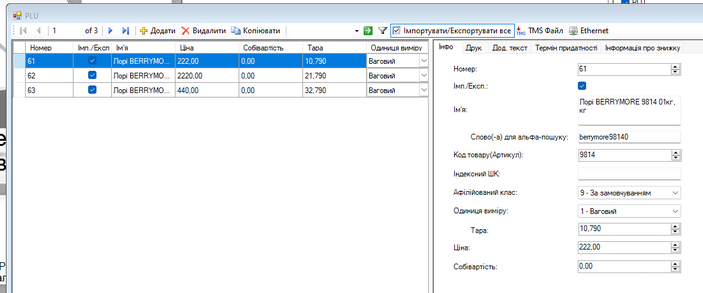

Проверяем товары в базе – должны появиться в базе программы. Чтобы открыть и проверить базу товаров, нажимаем на пункт меню БД(D) – PLU(P) (Рис. 28).
Рис. 28
Товары добавлены.
После того как все, что хотели, проверили, нажимаем на кнопку Импортировать/Экспортировать все для того, чтобы товары отличились как готовые к экспорту.

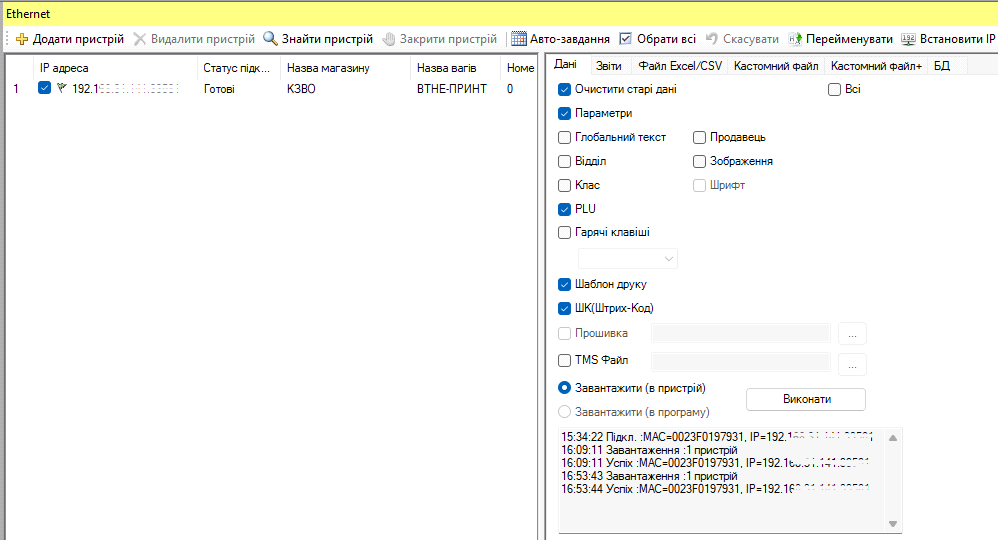

Чтобы перейти в Экспорт в весы – нажимаем кнопку Ethernet. Открывается следующее окно (Рис. 29).
Рис. 29
Обязательно ставим галочку напротив нужных весов и проверяем, чтобы они были в сети (статус Готовы).
Галочка напротив PLU стоит по умолчанию, но ее тоже проверяйте.
Если изменялись Глобальные параметры, Шаблоны печати и ШК, то нужно активировать соответствующие галочки
Устанавливаем переключатель на Загрузить (в устройство).
Нажимаем кнопку Выполнить.
! Пока идет загрузка, весы желательно не трогать.
Если операция успешна – будет сообщение об успехе. Если будет сообщение об ошибке – проверьте, находятся ли весы в сети (статус Готовы)
10. Взвешивание товара.
Положите товар на весы.
Введите код продукта.
Подтвердите ввод кода, нажав кнопку "PLU".
Нажмите кнопку "Печать".

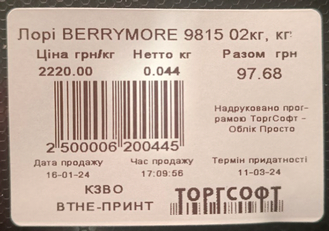

Снимите распечатанную наклейку (Рис. 30) и наклейте на товар.
Рис. 30
