Настройка ВТД-15 с Торгсофт

•Необходимо подключить весы к сети через Ethernet-кабель и включить их. Весы по умолчанию работают по IP-адресу 192.168.0.150 на порту 4001, протокол TCP. Подключиться к весам можно по сокету с указанными выше параметрами.

Стоит отметить, если адрес локальной сети отличается от того, что есть на весах (192.168.0.), то при подключении весов к роутеру интернет перестанет работать. В этом случае необходимо изменить или адрес локальной сети в настройках роутера, или изменить сетевой адрес на самих весах (инструкция от поставщика):

Нажмите на весах клавишу «*», введите 9002 и нажмите Enter. Начните вводить ИП-адрес и подтверждайте клавишей Тара (Например 192 Тара, 168 Тара, 1 Тара, 1 Enter)

•Установить программу из каталога.

•Находим на рабочем столе ПК иконку программы Dneproves и запускаем программу

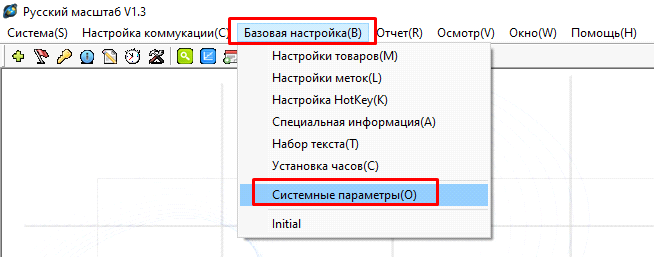

•Открываем настройки программы: нажимаем левой кнопкой мыши на пункте меню Базовая настройка(В) - нажимаем пункт подменю Системные параметры(О) (Рис. 1)

Рис. 1



Откроется следующее меню (Рис. 2):

Рис. 2

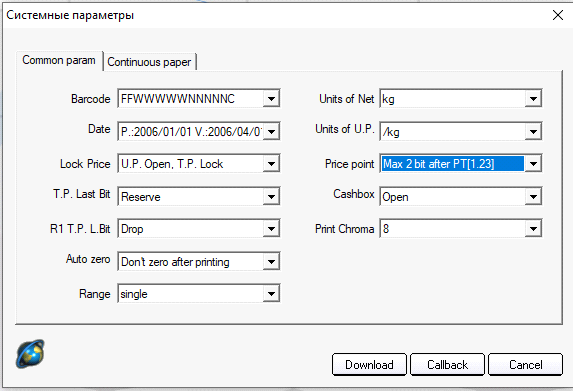

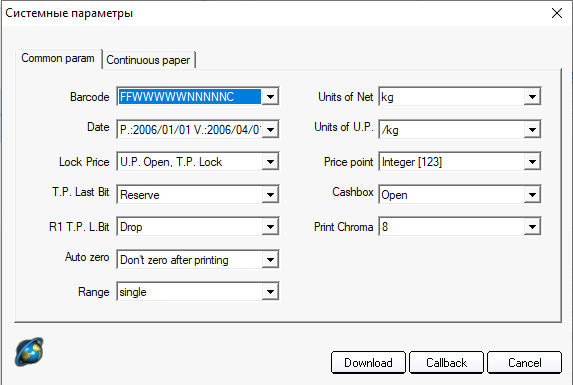

1) Выбираем шаблон штрих-кода в пункте «Barcode» - FFWWWWWNNNNNC (Рис. 3).

Рис. 3



2) Выбираем шаблон формирования цены в пункте «Price point» - Max 2 bit after PT [1.23] (Рис. 4).

Рис. 4

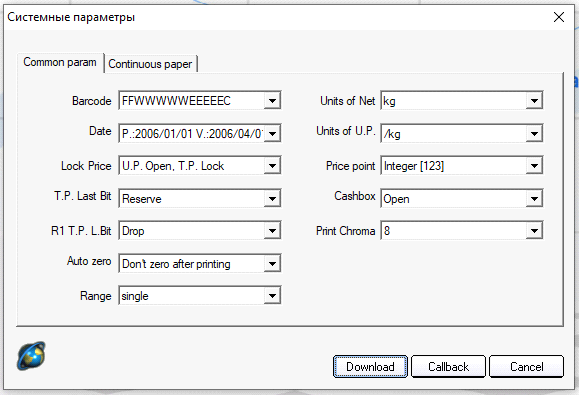

3) Нажимаем на Download. Если с сетью все нормально, то настройки подтянутся на весы.



Настройка весов в Торгсофт

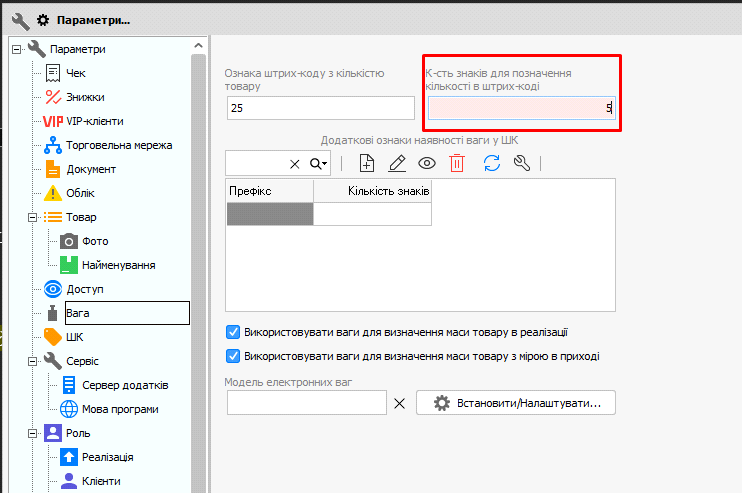

Заходим в пункт меню Настройка – Параметры – Вес – поле Количество знаков для обозначения количества в штрих-коде - установить значение 5 (Рис. 5).

Рис. 5 (Версия программы 2022.0.39)



Обратите внимание! С версии 2022.0.40 и 2022.4.2 данные весы будут иметь готовые настройки в программе. Дальше показывается пример настройки для версий 2022.0.39, 2022.4.1 и более старых.

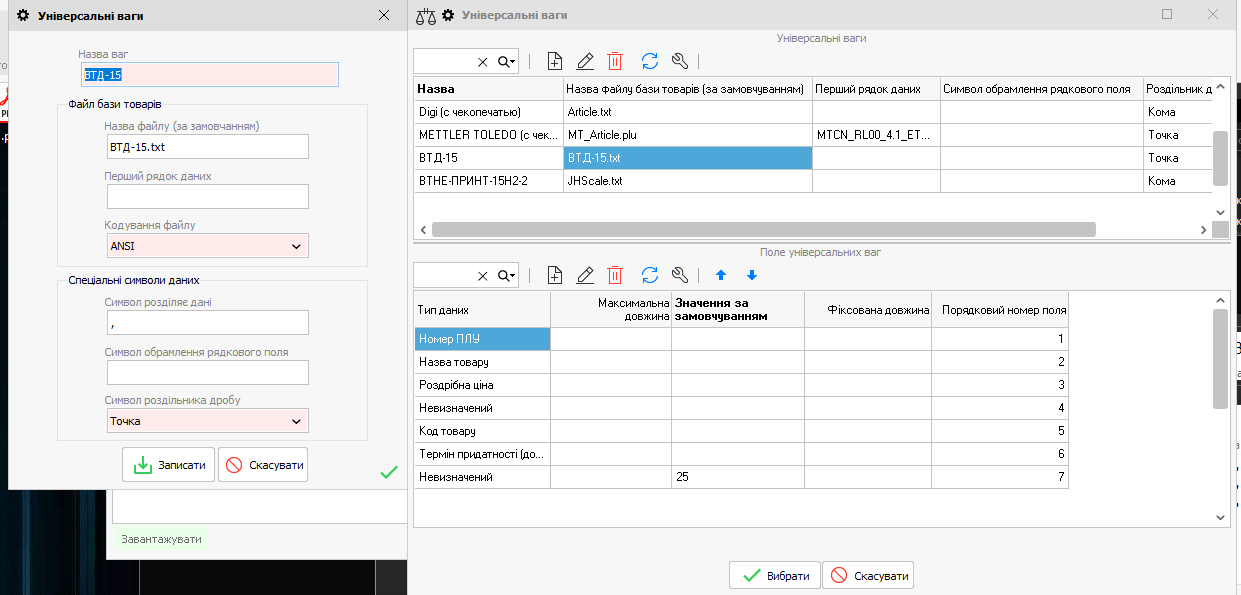

Заходим в пункт меню Товароведение – Фасованный товар – Добавить новые весы – Модель «Настраиваемый» - справочник Универсальные весы – добавить новые Весы – создать новые весы ВТД-15 (Рис. 6).

Рис. 6 (Версия программы 2022.0.39)



Чтобы корректно провести импорт в программу, нужно добавить поля универсальных весов:

•Номер ПЛУ

•Название товара

•Розничная цена

•Неопределенный

•Код товара

•Срок годности (дни)

•Неопределенный – установить значением по умолчанию префикс, который является признаком того, что в ШК товара указывается его количество. В данном случае это значение 25 (Настройки – Параметры – Вес – поле Признак штрих-кода с количеством товара).



Подготовка к импорту

•Необходимо добавить в Торгсофт весовые товары, ШК которых содержит количество. ШК таких товаров будет выглядеть как «2500004».

•Товароведение – Фасованный товар – Торговые весы – выбрать весы ВТД-15

•Добавить фасованный товар – указать Номер ПЛУ и срок годности.

Номер ПЛУ можно указать только для 71 разных товаров (это ограничение со стороны весов). Со слов поставщика можно добавить больше товаров, но искать их при взвешивании можно будет только по коду товара.

•Как будут добавлены все необходимые товары, выполнить действие Сохранить товары в файл для весов

•В результате сформируется файл с таким текстом (Рис. 7).

Рис. 7





Импорт файла в программу

•Открываем настройки товаров: нажимаем левой кнопкой мыши на пункте меню Базовая настройка(В) - нажимаем пункт подменю Настройки товаров(М) (Рис. 8).

Рис. 8



В программе будут присутствовать тестовые шаблонные товары, при импорте нужно будет их удалить

•Нажимаем на кнопку Импорт - в новом окне что открылось нажимаем Далее.

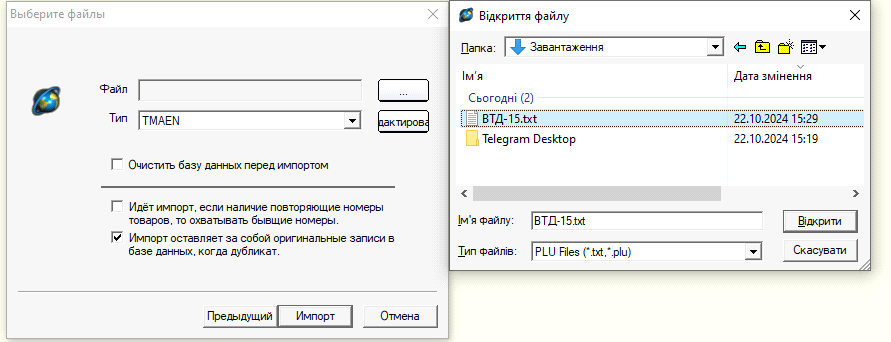

•Для поля Файл нажимаем кнопку обзора справа и в проводнике выбираем файл импорта ВТД-15 (Рис. 9)

Рис. 9



•В поле Тип выбираем значение DIGI_TOP2000, а затем нажимаем на кнопку справа от поля Редактировать (Рис. 9).

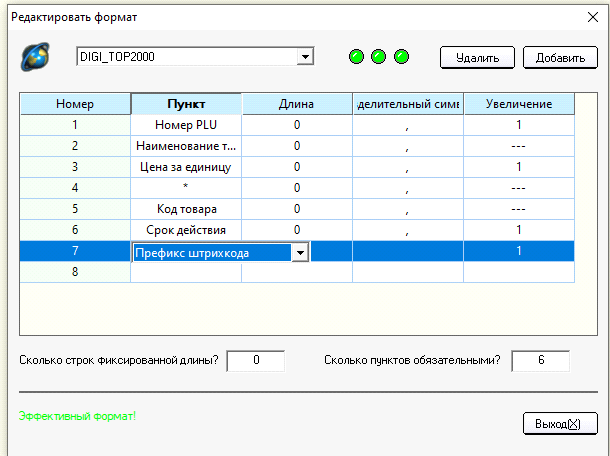

•В новом окне Редактировать формат в пункте №7 устанавливаем значение Префикс штрихкода, и нажимаем на кнопку Выход (Рис. 10).

Рис. 10



•На форме импорта активируем чекбокс Очистить базу данных перед импортом, и выполняем действие Импорт (Рис. 11).

Рис. 11

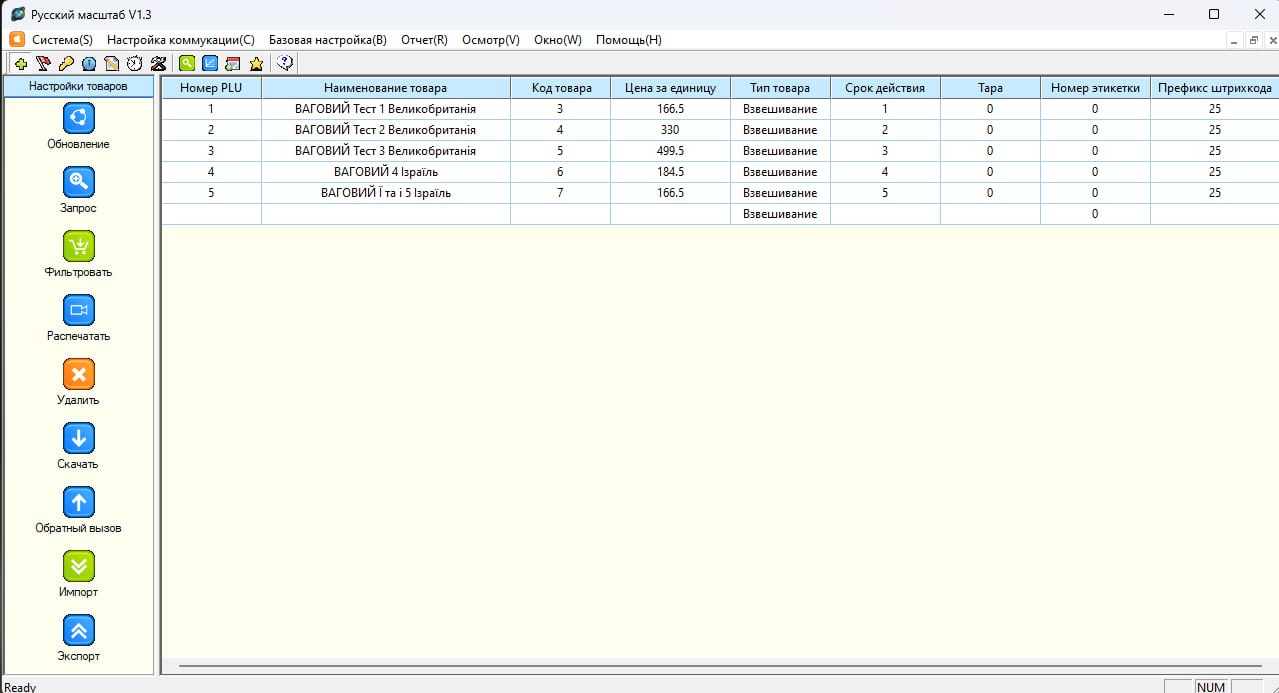

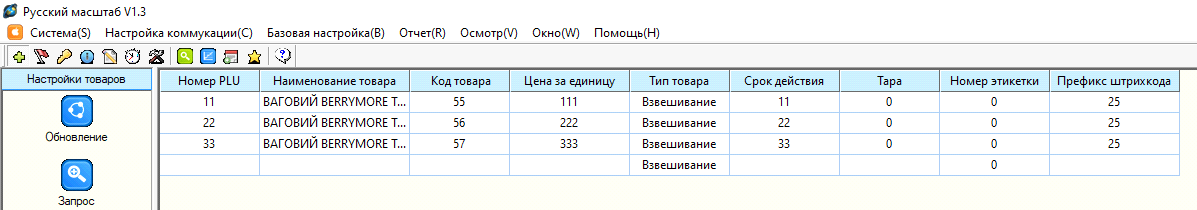

•В результате, в программу добавились товары из Торгсофт. Для дальнейших импортов будет достаточно выбирать файл.

Рис. 12

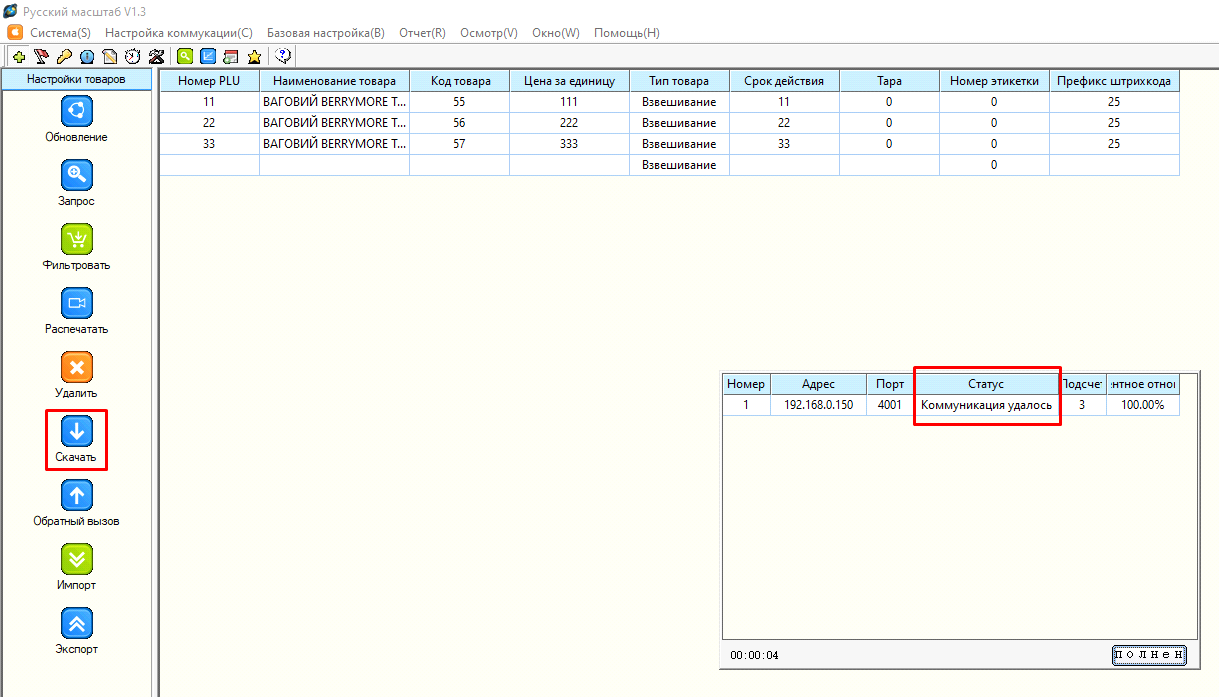

•Для импорта товара на весы нажимаем на кнопку Скачать, если передача была успешной, то в новом окне будет статус Коммуникация удалась (Рис. 13).

Рис. 13



Настройка этикеток

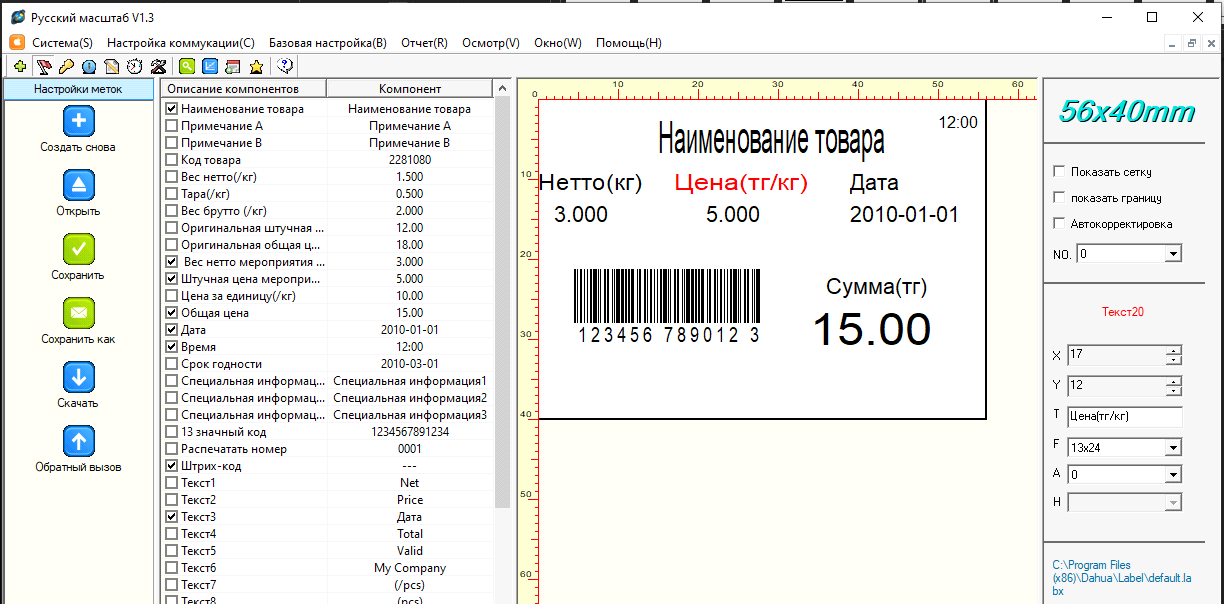

•Открываем настройки этикеток: нажимаем левой кнопкой мыши по пункту Базовая настройка(В) - нажимаем пункт подменю Настройки меток(L) (Рис. 14).

Рис. 14



•Если нужно что-то изменить, то активируем чекбоксы Показать сетку, Показать границу та Автокорректировка. С этими настройками шаблон проще редактировать.

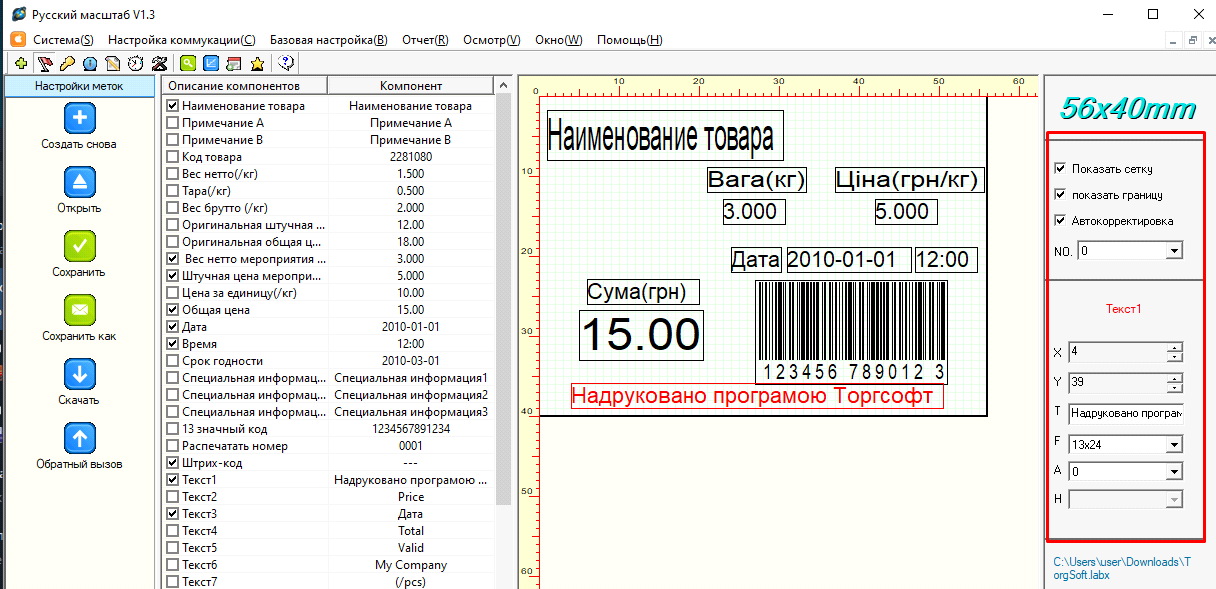

Нажимаем на нужный элемент в шаблоне, и в меню правее вносим изменения (Рис. 15).

Рис. 15



по желанию, можна добавить к шаблону новые компоненты в таблице левее.

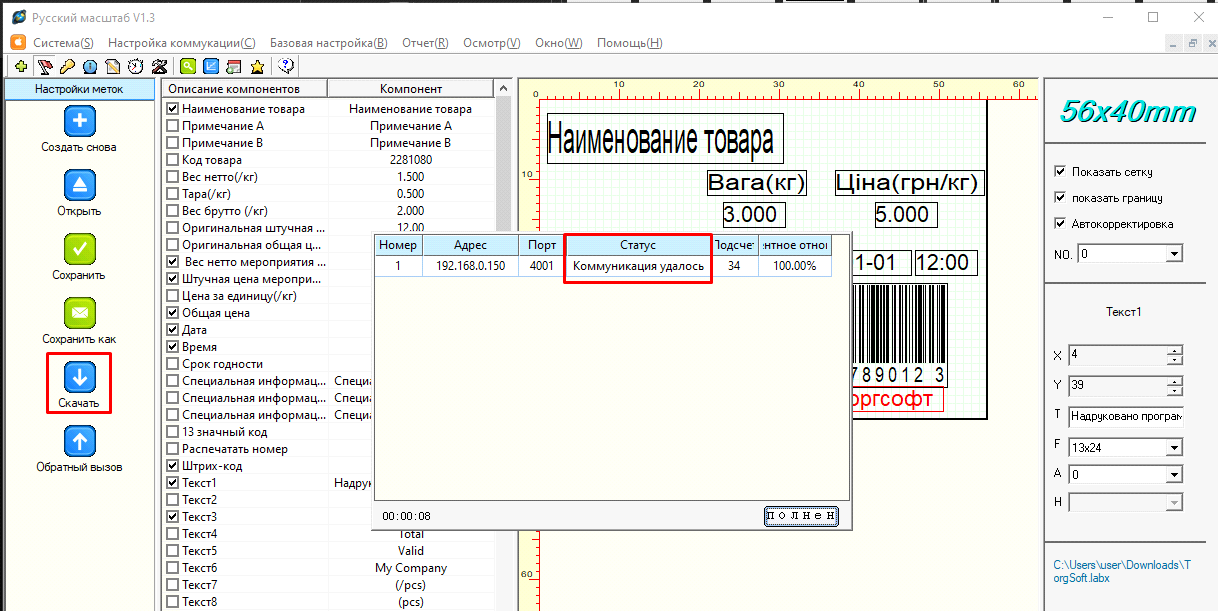

•Для того, чтобы шаблон загрузился на весы, нужно нажать на кнопку Скачать (Рис. 16).

Рис. 16



Взвешивание товара и печать этикеток

•На весах ВТД-15 есть кнопки ПЛУ в количестве 71 штук. Если, при фасовке товара в Торгсофт был указан номер ПЛУ (от 1 до 71), то при нажатии на весах кнопки с соответствующим номером весы сразу подтянут данные по этому товару.

Далее достаточно добавить товар на весы (если он еще не на весах) и нажать кнопку печати.

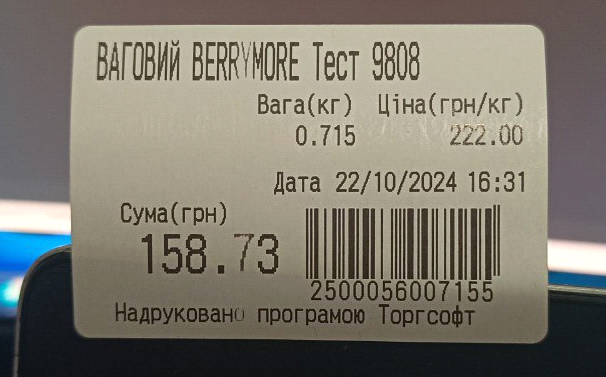

Напечатается следующая этикетка (Рис. 14):

Рис. 17



•Если номер ПЛУ не указали при добавлении фасованного товара в Торгсофт, то на весах нужно нажать кнопку PLU – ввести код товара – нажать кнопку ввода (Enter) – цена товара подтянулась.

•Далее достаточно просканировать ШК с этикеток в реализацию Торгсофт, и товар добавится в нужном количестве, с соответствующей суммой (сумма может отличаться в зависимости от настроек округления цен в Торгсофт).
