Настройка регистратора в Торгсофт

Для начала работы с фискальным регистратором в Торгсофт, Вам необходимо активировать данную платную функцию (Настройки - Список дополнительных функций).

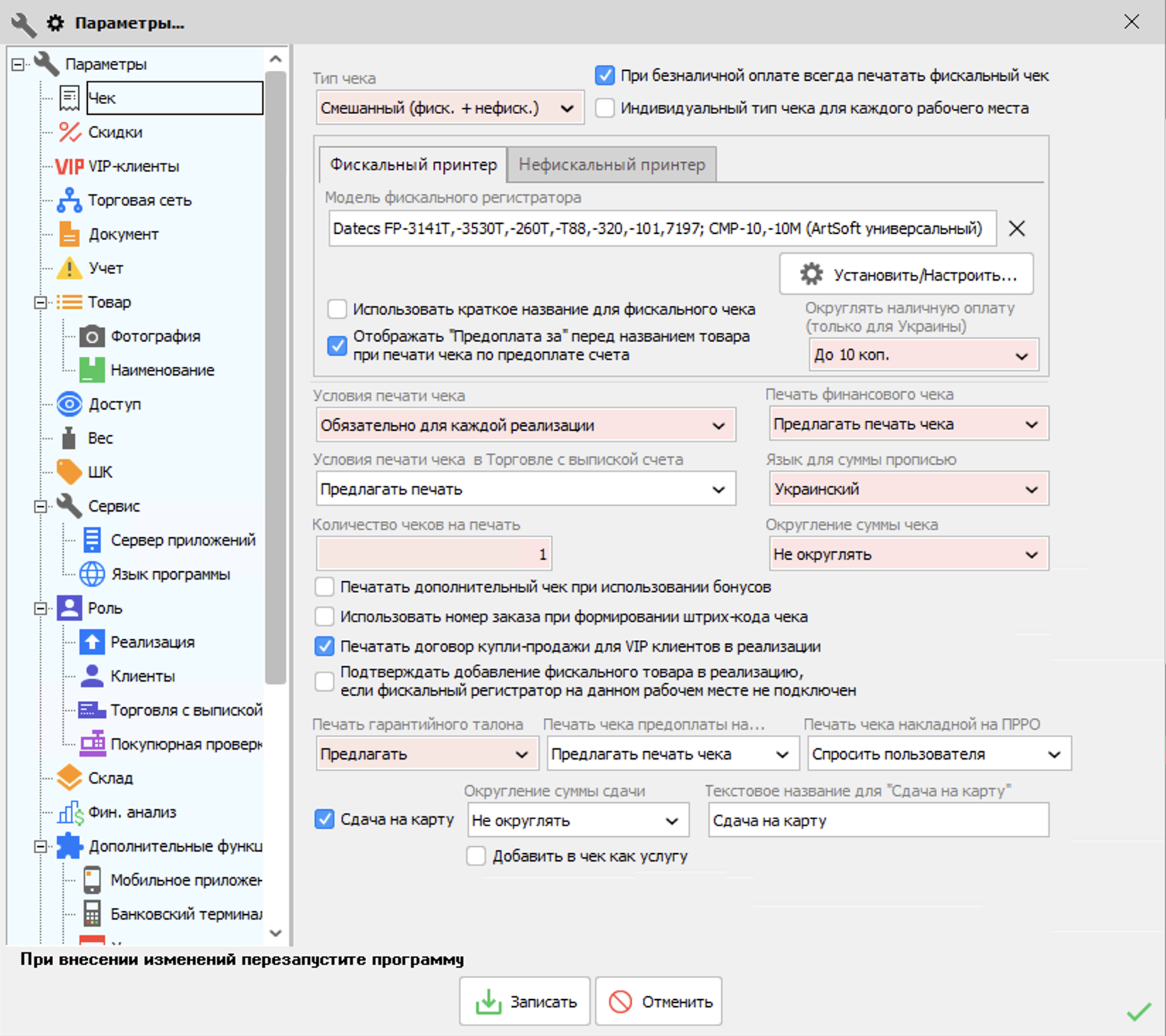

Далее зайдите в пункт меню Настройки - Параметры - закладка Чек. В поле Тип чека с помощью выпадающего меню пользователь может выбрать один из трех пунктов: Фискальный, Не фискальный, Смешанный (фиск+нефиск). Если пользователь выбрал пункт Фискальный - это означает, что пользователь будет использовать фискальный регистратор. Не фискальный - означает, что пользователь будет использовать в качестве принтера для печати чеков нефискальный принтер чеков. Если же выбран пункт Смешанный - то пользователь может использовать как фискальный регистратор, так и не фискальный принтер чеков.

При выборе режима Смешанный становятся активны 2 закладки:

1) Не фискальный - позволяет настроить чек и указать принтер для печати не фискальных чеков.

2) Фискальный. Отображается поле Модель фискального регистратора с кнопкой Установить\Настроить. По нажатию на эту кнопку откроется окно (Рис. 1)

Настройка рабочего места

Рис. 1 (Версия программы 2022.0.31)



В списке доступных к выбору регистраторов есть:

hmtoggle_plus1        Datecs FP-3141T. Последовательность подключения, установки и настройки фискального регистратора Datecs FP-3141T см. здесь.

hmtoggle_plus1        Мария-301 МТМ

hmtoggle_plus1        Мария-301 МТМ v2

hmtoggle_plus1        Datecs FP3530T / ЕКСЕЛЛІО FPU-550, FPU-260, LP-1000, FP-700, FP-2000

hmtoggle_plus1        Datecs FP-3141, FP-T260, CMP-10, FP-T88, FP-320

hmtoggle_plus1        Мария-301 МТМ, 304T, 304T1, 304T2

hmtoggle_plus1        MG-T808TL / ФР7 / IKC-483 LT, E260T, E-810T, C651T, A8800

hmtoggle_plus1        Мини-ФП4, ФП6

hmtoggle_plus1        МІНІ-ФП54.01, ФП81.01, ФП82.01

hmtoggle_plus1        Мария-301 МТМ Т7-Т11, Мария - М304

hmtoggle_plus1        Екселлио FPU-260, FPP-350, FPU-550, FP-700, FP-2000, LP-1000

hmtoggle_plus1        Хелп Микро MG N707TS, MG-P777TL, MG-T808TL, а также другие фискальные регистраторы компании Хелп Микро работают с Торгсофт без дополнительных драйверов.

hmtoggle_plus1        NOVITUS HD E1.0

hmtoggle_plus1        Datecs FP-101 Smart; FP-T88; FP-3530T; FP-T260; FP-510; FP-320; FP-7197; CMP-10M; FP-3530T; FP-T260; FP-3141T; CMP-10 (Atlas)

WebKassa - онлайн кассовый аппарат для Казахстана. Подробное описание см. здесь.

Datecs Молдова FP-550F, FP-T260F; FP-700; FP-T260 и DP-500 PLUSS. Подробное описание см. здесь.

hmtoggle_plus1        Меркурий



MG- N707TS (TCP/IP),-Р777TL (TCP/IP),-T787TL (TCP/IP) / FR90.XM (TCP/IP)  (ArtSoft универсальный)

LeoCAS -200,-201 (ArtSoft универсальный)

Datecs Румыния FP-700, FP, FMP, WP, DP





Список актуальных моделей с которыми может работать Торгсофт через драйвер ArtSoft

1) Все регистраторы в протоколе "Датекс"

Datecs FP3530T

ЕКСЕЛЛІО FPU-550

ЕКСЕЛЛІО FPU-550ES

ЕКСЕЛЛІО FPU-260

ЕКСЕЛЛІО LP-1000

ЕКСЕЛЛІО FP-700

ЕКСЕЛЛІО FP-2000

ЕКСЕЛЛІО FPР-350

KBM FP-S651

KBM FP-СMP10

2) Все регистраторы в протоколе "Криптон"

Datecs FP3530T

Datecs FP-3141T

Datecs FP-T260

Datecs CMP-10

Datecs CMP-10M

Datecs FP-Т88

Datecs FP-320

Datecs FP-101 SMART

Datecs FP-7197

3)

Мария 301МТМ

Мария-304Т

Мария-304Т1

Мария-304Т2

4)

IKС-483 LT

IKС-Е260Т

ІКС E-810T

ІКС-С651Т

ІКС-А8800

ІКС-E07

MG-T808TL

MG N707TS (RS-232)

MG-Р777TL (RS-232)

MG-T787TL (RS-232)

FR90.XM (RS-232)

ФР7

5)

MIНI-ФП4

MIНI-ФП6

6)

MINI-Т 400ME

MINI-Т 51.01

MINI-Т 61.01

МІНІ-ФП54.01

МІНІ-ФП81.01

МІНІ-ФП82.01

ВІКІНГ-Р10

ВІКІНГ-Р20

ВІКІНГ-Р21

7)

MG N707TS (TCP/IP)

MG-Р777TL (TCP/IP)

MG-T787TL (TCP/IP)

FR90.XM (TCP/IP)

8)

LeoCAS -200

LeoCAS -201



Особенности работы по протоколу TCP/IP:

Фискальные регистраторы Datecs (производства  "Компанія "ATLAS"). Подключение происходит через промежуточный сервер производителя, поэтому в качестве параметра Port необходимо указывать заводской номер фискального регистратора (только цифры), к которому требуется установить подключение. Подключение драйвера к серверу происходит по фиксированному порту 34951.

Фискальные регистраторы Мини-ФП (производства "Юнісістем") для работы по TCP/IP требуют перепрограммирования в сервисном центре. Также для работы драйвера требуется отключение шифрования при работе по TCP/IP (необходимо удалить пароль шифрования с помощью сервисного ПО).



Переключатель Сохранять соединение с фискальным регистратором (Рис. 2 (1)) работает для:

всех моделей ArtSoft универсальный:

 - Datecs FP3530T / ЕКСЕЛЛІО FPU-550, FPU-260, LP-1000, FP-700, FP-2000;

 - Datecs FP-3141, FP-T260, CMP-10, FP-T88, FP-320;

 - Мария-301 МТМ, 304T, 304T1, 304T2;

 - MG-T808TL / ФР7 / IKC-483 LT, E260T, E-810T, C651T, A8800;

 - Мини-ФП4, ФП6;

 - МІНІ-ФП54.01, ФП81.01, ФП82.01.

Мария-301MTM T7-T11, Мария-M304 (Resonance);

Datecs FP-101 Smart; FP-T88; FP-3530T; FP-T260; FP-510; FP-320; FP-7197; CMP-10M; FP-3530T; FP-T260; FP-3141T; CMP-10 (Atlas);

Меркурий.

Сохранение соединения

Рис. 2 (Версия программы 2020.2.4)



При включенном переключателе программа будет постоянно держать соединение с регистратором, что увеличит скорость печати чека, особенно при использовании в терминальном режиме. Позволяет выводить на экран регистратора сумму чека или цену товара для таких регистраторов:

всех моделей ArtSoft универсальный (модели смотри выше);

Мария-301MTM T7-T11, Мария-M304 (Resonance);

Екселлио FPU-260, FPP-350, FPU-550, FP-700, FP-2000, LP-1000.

При включенной настройке Сохранять соединение с фискальным регистратором, для этих регистраторов становится доступным поле Выводить на табло (Рис. 2 (2)), в котором нужно определить, что будет выводиться на экран:

Цена товара;

Сумма чека;

Ручная настройка - расширенные настройки вывода текста на дисплей покупателя. При выборе Ручная настройка, станет доступным действие Настройка (кроме регистратора Мария Resonance) (Рис. 2 (3))

По нажатию на данную кнопку откроется окно Настройки дисплея покупателя регистратора (Рис. 3).

Настройка дисплея покупателя регистратора

Рис. 3 (Версия программы 2020.2.4)



В открывшемся окне можно настроить следующие параметры вывода информации на табло регистратора:

1.Длина строк на табло регистратора (если не указано, то по умолчанию 20 символов).

2.Первая строка  и Вторая строка сообщения, которое выводится при ожидании реализации.

3.Информационная строка - какой текст будет отображен при добавлении товара в реализацию:

Цена товара;

Количество и цена товара;

Сумма чека.

4.Текст над сдачей - в данном поле можно записать информацию, которая будет отображаться над суммой сдачи, после внесения оплаты. В случае, если текст не указан, то будет отображаться общая сумма чека.

5.Время отображения сдачи, сек -  время отображения сдачи в секундах.

Далее, по нажатию на кнопку Записать, сохраняем настройки дисплея покупателя регистратора.

В соответствии с этими настройками на табло регистратора будет выводиться информация во время проведения реализации.

Стоит отметить, что при включенной настройке Сохранять соединение с фискальным регистратором, становится невозможным открыть вторую или дополнительную реализацию.



Настройка Передавать информацию об оплате банковским терминалом доступна для фискальных регистраторов следующих типов:

Программный РРО;

регистраторов, использующих универсальный драйвер ArtSoft;

Екселлио FPU-260, FPP-350, FPU-550, FP-700, FP-2000, LP-1000;

Datecs FP-101 Smart, -T88, -320, -510, -7197, -T260, -3530T; CМР-10M (Atlas);

Мария-301MTM T7-T11, Мария-M304 (Resonance);

Хелп Микро (MG N707TS, MG-T808TL, MG-P777TL, FR90.XM и др.).

Если переключатель включен, то информация слип-чека будет выводится на фискальный чек. Для вывода слип-чека в состав товарного или фискального чека банковский терминал должен быть настроен так, чтобы информация чека возвращалась терминалом на кассу. Терминалы некоторых банков (в частности, альфа-банка) по умолчанию не возвращают информацию слип-чека на кассу. Данный вопрос должен решаться в каждом конкретном случае с банком, обслуживающим терминал.

В шаблон печати товарного чека необходимо добавить переменную Слип-чек банковского терминала, в которую будет выводиться содержимое слип-чека банковского терминала (при соответствующей активной настройке). Для фискального чека программного РРО в шаблон чека (чек оплаты и чек возврата) по умолчанию добавлены соответствующее элементы и переменная SLIP-check для вывода информации, содержащейся в слип-чеке банковского терминала.



Настройки Отображать штрих-код товара:

Не отображать;

Для акцизных товаров (по умолчанию);

Для всех товаров.

В соответствии с этой настройкой на фискальном чеке будет отображаться штрих-код товара или нет.

Особенности:

а) для Хэлп Микро штрих-код должен быть не длиннее 14 символов и состоять только из цифр.

б) для ПРРО – штрих-код раньше и так передавался в налоговую.

Настройка доступна для фискальных регистраторов, работающих на драйвере ArtSoft, универсальный, для Datecs на драйвере Atlas, для Хэлп Микро (MG N707TS, MG-T808TL, MG-P777TL, FR90.XM и др.), для программного РРО и для Excellio FPU-260, FPP-350, FPU-550, FP-700, FP-2000, LP-1000.



Для того, чтобы товар можно было реализовывать через фискальный регистратор, в программе Торгсофт необходимо, чтобы товар принадлежал к ветке дерева товаров (Товароведение - Вид товара), у которой установлен признак "Фискальный", "Облагается НДС" - отвечает за присутствие НДС в чеке. Некоторый товар не облагается НДС (например подгузники), можно эту галочку там не ставить (Рис. 4).

Вид товара - Фискальный

Рис. 4 (Версия программы 2020.2.4)



 При смешанном режиме на форме Оплата в левом верхнем углу появляется квадрат (Рис. 5): при запуске программы по умолчании установлен зеленый - все фискальные товары проведутся через фискальный регистратор (фискальный чек), не фискальные - через обычный принтер чеков (товарный чек). Красный - все товары проведутся через не фискальный принтер чеков. Для запоминания квадратика (например, чтобы при оплате всегда был красный), нужно нажать CTRL+F12 или правой кнопки мышки (после того когда переключились на красный квадрат), соответственно при следующей оплате будет установлен квадрат того цвета, который Вы "запомнили" в предыдущей оплате с помощью клавиш CTRL+F12 (или правая кнопка мышки). Т.е. оплачиваете товар. Открывается форма Оплата, по умолчанию будет зеленый квадрат (фискальные товары печать на регистратор, нефискальный - на принтер), нажимаете F12 или левая кнопка мышки (переключается на красный квадрат), потом CTRL+12 (или правая кнопка мышки) и при следующей оплате будет установлен красный квадрат. Обратите внимание, при перезапуске программы, запоминать выбор нужно будет заново, т.е. сначала будет установлен зеленый квадрат.

Стоит отметить, что при безналичной оплате это не работает, безналичная оплата всегда идет на фискальный регистратор. Но для смешанного режима печати чека доступна настройка При безналичной оплате всегда печатать фискальный чек (Настройки - Параметры - Чек - Тип печати чека Смешанный). Если оставить включенной, то при смешанном типе чека на форме Оплата при безналичной оплате всегда будет печататься фискальный чек на фискальные товары независимо от желания пользователя. Если настройку выключить, то печать фискальных чеков при безналичной оплате будет зависеть от желания пользователя, как и при наличной оплате.

Оплата фискального товара

Рис. 5 (Версия программы 2020.2.4)





Особенности работы:

1.Печать X отчета

Пункт меню Документ - Реализация – кнопка Фискальный регистратор – Печать X отчета

Печатается дневной X отчет.

2.Печать Z отчета

Пункт меню Документ - Реализация – кнопка Фискальный регистратор – Печать Z отчета

Печатается дневной Z отчет, закрывает день.



Примечание: В случае если фискальный регистратор зафискализирован, то Z отчет надо делать не позже 24 часов после первой продажи, после предыдущего Z отчета.



3.Аннулировать чек

Пункт меню Документ - Реализация – кнопка Фискальный регистратор – Аннулировать чек

В случае какой-либо ошибки, возникающей во время печати фискального чека, аннулируется текущий чек.



Примечание! При возникновении каких-либо ошибок при печати фискального чека, их расшифровку Вы можете прочитать на диске прилагаемый к регистратору.



4.Внесение наличных

Пункт меню Документ - Реализация – кнопка Фискальный регистратор – Внесение наличных

Вносится в кассу заданная сумма наличных.

5.Изъятие наличных

Пункт меню Документ - Реализация – кнопка Фискальный регистратор – Изъятие наличных

Изымается из кассы заданная сумма наличных.



Фискальный чек печатается при выполнении следующих действий:

1.Реализация

2.Возврат

3.Внесение наличных

4.Изъятие наличных



Печать фискального чека в Торговле с выпиской счета

В пункте меню Документ - Торговля с выпиской счета - Расходная накладная для печати фискального чека необходимо в группе Чек кнопка Чек- ТВС выбрать действие кнопка Напечатать фискальный чек - ТВС Напечатать фискальный чек. Здесь же находятся все сервисные действия для работы с фискальный регистратором. Стоит отметить, что все действия для фискального регистратора доступны при активированной дополнительной функции Подключение фискального регистратора).

С фискальным чеком может печататься также и нефискальный чек, если установлена смешанная печать чека (Настройки - Параметры - Чек - Тип чека). Стоит отметить некоторые особенности печати фискального чека в Торговле с выпиской счета:

повторная печать фискального чека по одному документу невозможна;

печать фискального чека без полной оплаты накладной невозможна;

печать фискального чека также производится при полной оплате расходной накладной в зависимости от настройки программы (Настройки - Параметры - Чек - Условия печати чека в Торговле с выпиской счета);

печать фискального чека по накладной, в которой нет фискальных товаров невозможна.

Печатается фискальный чек и для накладных возврата (вкладка Возврат) по нажатию на действие Печать возврата кнопка Печать.

Также фискальный чек печатается при полной выплате клиенту по возврату (действие Выплатить иконка Оплата):

1) При выплате по возврату по конкретной накладной печать фискального чека работает в соответствии с настройкой программы (Настройки - Параметры - Чек - Условия печати чека в Торговле с выпиской счета).

2) При выплате денег по возврату, который содержит товары нескольких накладных, печать чека зависит от соответствующей настройке на диалоге выплат денег. Чек будет напечатан при включенном переключателе Печатать чек возврата.

Стоит отметить, что фискальный чек возврата печатается исключительно на те товары, которые были проданы через фискальный регистратор.



С версии 2020.8.7 реализована поддержка работы с акцизными марками. Подробнее про печать кода акцизной марки в фискальном чеке см. здесь.



Данные об оплате банковским терминалом предаются для драйверов ArtSoft и для Atlas.

На форме настройки параметров фискального регистратора этих драйверов отображается настройка Передавать информацию об оплате банковским оператором, после включения которой станет доступным переключатель Запрашивать параметры оплаты банковским терминалом (Рис. 16).

Настройки рабочего места - Передавать параметры оплаты

Рис. 16 (Версия программы 2022.0.4)



Необходимо активировать данный переключатель. Для корректной передачи данных об оплате банковским терминалом для драйвера ArtSoft необходимо, в таблице оплат фискального регистратора (настройки самого регистратора) был запрограммирован Тип оплаты 3 - "Картка". Название типа оплаты не принципиально.

На фискальном чеке под драйвером ArtSoft группа данных параметров оплаты банковским терминалом будет всегда содержать строки "КАСИР" и "ДЕРЖАТЕЛЬ ЕПЗ". В случае с драйвером Atlas наличие/отсутствие этих строк определяется значением соответствующего параметра, который вернет банковский терминал (в случае ручного ввода параметров оплаты банковским терминалом, если не установить переключатель "Требуется подпись держателя карты" данные строки выводиться не будут).

Если банковский терминал не подключен к Торгсофт с помощью дополнительной опции Подключение банковского терминала, а нужно вывести на фискальный чек информацию об оплате банковским терминалом, на форме настройки рабочего места фискального регистратора активируйте настройку Передавать оплату банковским терминалом, затем - Запрашивать параметры оплаты банковским терминалом (Рис. 16).

Покупатель проводить оплату/возврат через банковский терминал, печатается чек.

При оплате/возврате реализации активируйте настройку Безналичный расчет и нажмите Оплатить, появится окно Параметры оплаты банковским терминалом.

На форму параметров внесите значение оплаты терминала в соответствии с чеками и нажмите Принять  (Рис. 17).

Параметры операции банковского терминала

Рис. 17



Если опция  подключена, но по каким-либо причинам терминал не подключен к Торгсофт, при оплате/возврате товара выключите галочку Использовать связь с банковским терминалом, после чего появится окно для ввода параметров оплаты терминалом.



Пункт главного меню Анализ - Анализ продаж фискального товара необходим для того, чтобы провести анализ по проданным товарам через фискальный регистратор или не фискальный принтер чеков, продажи фискального и не фискального товара за определенный период по каждому из магазинов и так далее. Также на этой форме присутствует фильтр по периоду, центру учета, фискальности чека, фискальности товара, виду товара и фильтр по товару. В самом низу этой формы отображается количество артикулов, количество товара и сумма продаж.
